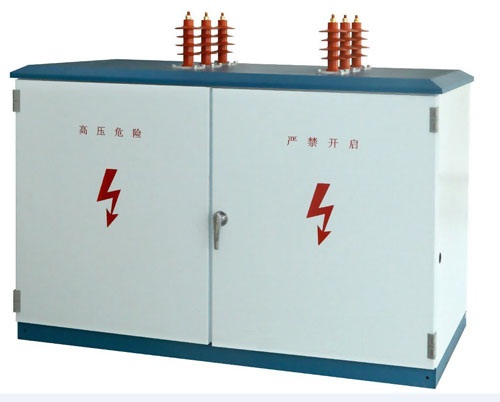

高壓無功補償裝置系列
功能特點
1．采用戶外開啟式電流互感器與控制器相配合，克服了常規電流互感器需斷開線路安裝互感器的弊端，安裝維護不影響線路正常供電；
2．裝置選用電源型電壓互感器供電及采樣，電源型電壓互感器選擇余量大，
3．可選配無線抄表系統，通過手持儀采集實時線路電流、線電壓、功率因數、無功功率、電容器狀態以及控制器的報警信息；
4．實現有線、無線、GPRS、GSM等多種通訊方式，可與后臺進行遠程通訊；
5．具有過壓、欠壓、過流、短路、電容器動作次數等保護功能；
6．事件記錄功能：可記錄電容器投切前后的運行數據、電容器累計運行時間、停電時間記錄、上電時間記錄、事故報警記錄、事故點的電壓電流功率因數記錄；
7．線路無功補償裝置采用三相電容器，內置放電電阻，可實現電容器從電網斷開后3分鐘內將電容器的峰值電壓下降到50V以下；
8．無功補償裝置的安裝方式可分為單桿安裝和雙桿安裝。
技術參數
1．適用電壓：6kV～10kV
2．相數：三相
3．頻率：50Hz
4．裝置的安裝容量：50kvar～900kvar
5．分組數：2組及以下
6．電容器接線方式：星接（三相）
7．電源及控制電壓：220VAC或100VAC
8．采樣信號：電源型電壓互感器二次電壓（220V或100V）；電流互感器二次電流5A（如選1A需特殊說明
