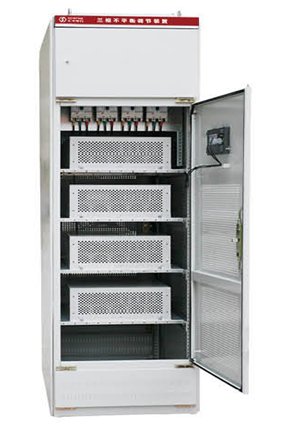

高壓無功補償裝置系列
產品概述
三相不平衡產生的原因
由于單相負荷的不均衡配置，以及風力發電機組輸出電壓不對稱，都會導致系統三相不平衡的產生。
出現三相不平衡時，三相的幅值不同、相位發生變化、中性點電位發生偏移，不平衡三相合成矢量，可分解為正序分量、
負序分量和零序分量，其中三相負序分量和零序分量對系統造成較大危害。
三相不平衡對系統的影響
◆ 增加線路電能損耗
◆ 增加配電變壓器的電能損耗
◆ 配電變壓器出力減少
◆ 降低用電設備效率
◆ 影響用電設備的安全運行
◆ 風力發電機組保護動作致使其不能正常運行
◆ 風力發電機組輸出電能質量不合格影響并網

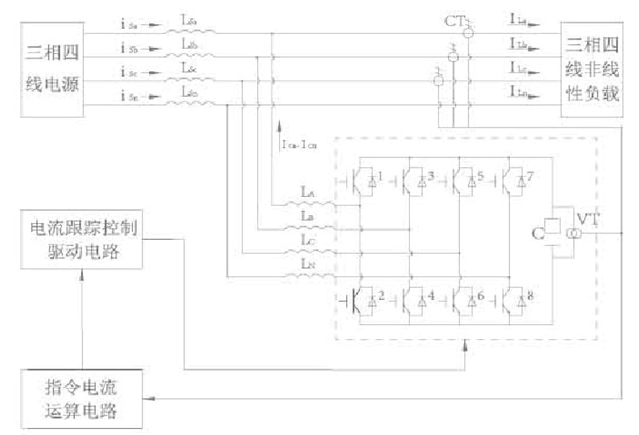

三相不平衡調節裝置主要由指令運算電路、電流跟蹤控制電路、驅動電路以 及主電路幾部分組成。其中指令運算電路的主要功能是按照要求檢測出負載電流中的零序、無功以及負序分量。電流跟蹤控制電路、驅動電路以及主電路組成補償電流發生電路，其主要功能是根據指令運算電路得出的補償指令，產生實際的補償電流。
三相不平衡調節裝置通過檢測補償對象的電壓和電流，經指令電流運算電路計算得出補償電流的指令信號，該信號經補償電流發生電路放大，輸出相應的補償電流，補償系統的零序、負載、無功及諧波電流，實現系統三相平衡的同時濾除系統諧波電流。

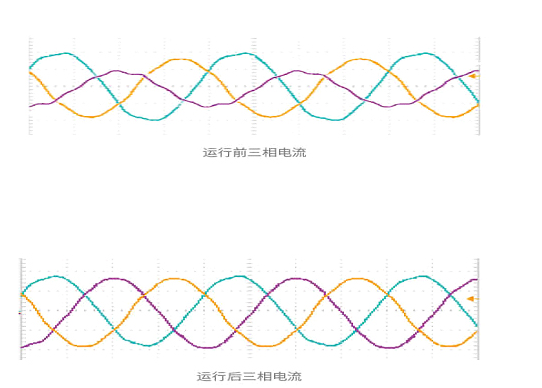

效果對比

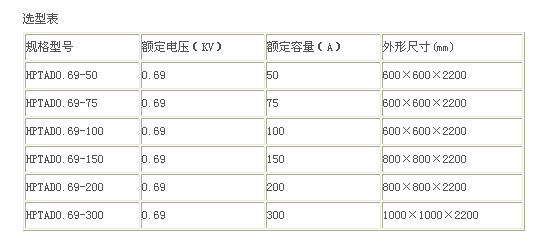

技術參數
額定電壓：≤1KV
額定頻率：50Hz （±10%）
額定容量： 50A～300A
不平衡調節能力： 不平衡度≤3%
全響應時間：≤10ms
開關頻率：20kHz
功率損耗：＜3%設備輸出容量
保護方式：電網過欠壓、電網缺相、裝置過流、裝置過熱
冷卻方式：強制風冷
噪音：≤65dB
防護等級：IP20
顯示內容：電量參數/事件記錄/波形曲線
通訊接口：RS485/Ethernet
環境溫度：-30℃～+45℃
海拔高度：2000 米以下
優勢及特點
智能化程度高
裝置安裝調試完畢后即進入免操作模式，啟動停止等功能完全自動實現。
可以根據負荷情況靈活控制，優化功率控制，使裝置平均功率損耗最低。
三相不平衡及諧波治理效果良好
可以有效治理三相不平衡及系統諧波，不平衡度及諧波均降低90%以上。
? 降低線路損耗。
? 提高變壓器出力。
智能化風機控制功能
? 根據裝置輸出容量，智能調節風機轉速。
? 在輕載情況或裝置停止運行時，風機停止運行以進一步降低損耗和消除噪音。
智能化自適應控制
? 裝置提取負載電流，智能化自適應，優先治理三相不平衡，剩余容量補償無功功率和濾除諧波。
優化的電磁干擾處理
裝置內安裝高頻信號處理器，吸收IGBT產生的高頻脈沖信號，避免裝置對系統造成電磁干擾。
IGBT采用英飛凌產品。
主電路采用三相橋式全控PWM變流技術，體積小、效率高。
模塊化生產，實現高標準化生產的同時提高了產品的可靠性和可維護性。
安全的防護措施
? 裝置設計有過熱保護、過流保護、過欠壓保護、自動限流保護，完全保護內部電路的安全。
? 裝置安裝有避雷器，避免因雷電及電網擾動等對裝置造成的影響，確保裝置安全、可靠運行。
方便的遠程處理功能
裝置可采用有線或無線通信方式，裝置的參數調整、運行狀況查看、實時數據查看、歷史數據查看等均可由互聯網終端完成。
三相不平衡治理措施
◆ 均勻分布負荷
將單相負荷均勻分布以改善三相不平衡，但各用戶的負載率及用電時段不一致，因此不能從根本上解決問題。
◆加裝三相不平衡調節裝置
三相不平衡調節裝置是采用先進電力電子技術的高科技產品，它可以在有效治理供配電系統三相不平衡的同時濾除系統諧波。
三相不平衡調節裝置的基本原理
