低壓無功補償裝置系列
概述
TSC型低壓動態無功補償(濾波)裝置是公司自主研發的產品，控制器采用DSP技術，利用瞬時無功理論方法實現對電網無功功率的實時跟蹤和瞬時補償。動態開關采用過零觸發技術，實現單相和三相電容器無暫態、高速投切。采用過零觸發技術投切電容器，不引入暫態和諧波，具有投切電容器不產生合閘涌流沖擊、無電弧重燃、無操作過電壓。電容器無需放電即可再次投入，可快速跟蹤無功的變化頻繁投切，具有動態響應速度快的特點。多級補償可一次到位，對不平衡的負荷可實現分相補償。動態響應時間小于20ms，特別適合擠塑機、注塑機、升降機、沖壓機、電梯、破碎機、礦山傳送帶、各種焊機等用電負荷的無功補償。
技術特點
1． 可靠性高，可實現免維護及無人值守；
2． 可在20ms內實現全部補償；
3． 動態調節功能，無功補償精度高；
4． 極大的改善電壓的跌落和閃變；
5． 有效抑制諧波；
6． 電容器投切無涌流、無過電壓；
7． 顯著提高供電系統的利用率；
8． 有效節約能源；
9 ． 結構方式：模塊化結構，安裝簡便，結構緊湊，擴容自如；
10．具有控制、保護、顯示、設置、通訊等功能。
技術參數
1． 額定電壓：≤1kV
2． 額定頻率：50Hz
3． 控制電壓：12VDC
4． 相數：三相或分相
5． 電容器接線方式：△接或Y接
6． 投切方式：等分分組和最優分組方式
7． 電抗率：根據用戶的現場諧波情況進行選擇
8． 動態響應時間：≤20ms
9． 補償容量：根據用戶的實際負荷進行設計
10．柜體防護等級：IP20

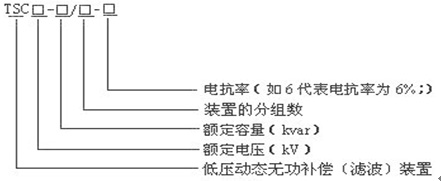

型號說明

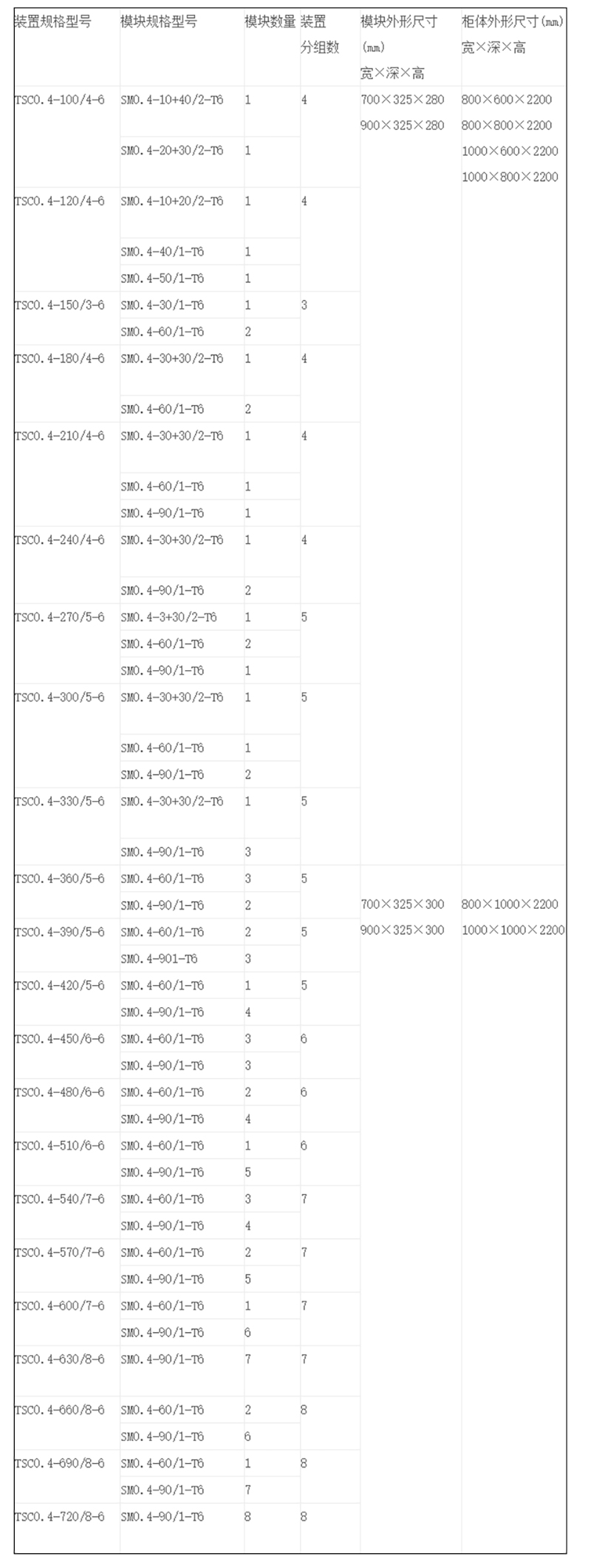

產品選型表
選型說明
1．母線上進線的系統，深600mm～800mm的柜體最多可安裝4個低壓動態無功補償模塊，每臺低壓動態無功補償裝置的安裝容量為90×4=360kvar；
2．母線上進線的系統，深1000mm的柜體最多可安裝8個低壓動態無功補償模塊，每臺低壓動態無功補償裝置的安裝容量為90×8=720kvar；
3．母線后中部進線的系統，深800mm的柜體最多可安裝4個低壓動態無功補償模塊，每臺低壓動態無功補償裝置的安裝容量為90×4=360kvar；
4．母線后中部進線的系統，深1000mm的柜體最多可安裝6個低壓動態無功補償模塊，每臺低壓動態無功補償裝置的安裝容量為90×6=540kvar。
