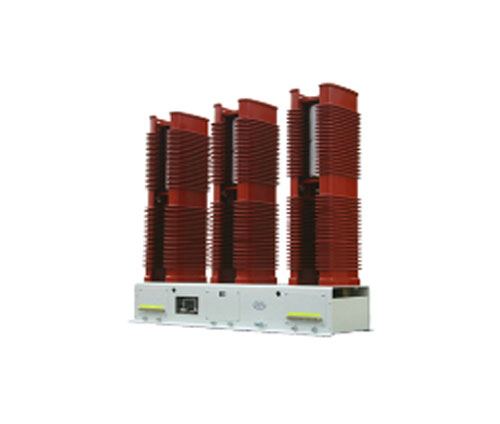

WDLC3-24KV系列
感謝您使用本公司的產品。本公司是生產真空電器產品的廠家，有著豐富的設計、生產經驗，特別注重與用戶需求溝通，以提供適用的產品和服務。
請用戶在使用本產品時，仔細閱讀本手冊，以便提供您更好的安裝使用幫助。
您可以隨時聯系我們，直接交流產品信息，更恭聽您豐富的實踐建議。
此WDLC3-24kV系列是本公司針對24kV系統應用開發的全新一代產品，依托公司多年的設計經驗和成熟的技術實力，該系列產品無論是外觀還是性能及可靠性、易使用、易維護上都有較大提高。歡迎用戶提出寶貴建議。
WDLC3-24kV系列 交流高壓真空接觸器是本公司針對24kV系統全新開發的新一代高壓真空接觸器，依托本公司在接觸器行業積累的經驗進行了全新設計，使產品無論外觀還是性能指標、可靠性及易使用維護上都能符合客戶的要求。歡迎用戶選擇使用。
產品特點
? 主回路
? 采用國際主流的環氧整體澆注筒形絕緣框架結構，滿足絕緣要求。
? 真空開關管采用國內知名廠家的產品。技術成熟、市場信譽好
? 630A電流等級采用端面和導電夾雙重動端聯接，電阻小。
? 導電排美觀耐用，靜（上）端有平聯接或豎聯接二種方式供選擇，同時可選動靜端同向或反向出線，方便用戶使用。
? 電磁系統
? 同類產品中本產品的內置式大容量密封輔助開關，大大提高輔助開關的可靠性，使用安全性。
? 優化動作結構，降低線圈啟動功率和保持功率，因而溫升低。
? 動銜鐵分閘極限位置設置限位緩沖器，消除由于分閘反彈幅值過大帶來的事故隱患。同時輔助開關打頭也使用緩沖，降低動作沖擊力，提高輔助開關可靠性。
? 動作結構
? 轉軸支承靈活，受力無卡滯，軸向竄動小，提高了動作性能和一致性。
? 合理的動作機構以及動端雙導向機構，能確保真空管動導電桿軸向運動同軸度，提高了接觸器性能和可靠性。使三相同步性、彈跳指標優于同類產品。
? 增強主觸頭的接觸壓力，提高了電性能和動作特性。指標優于同類產品。
? 機械保持裝置自成一體，結構合理，使用更可靠。
? 方便使用和維護
? 控制回路接線端子有功能標志，防止接線錯誤?？梢愿鶕?jù)用戶需要，將接線端子裝于機器的二側或前面，方便接線。輔助觸點數量可根據使用要求組合。

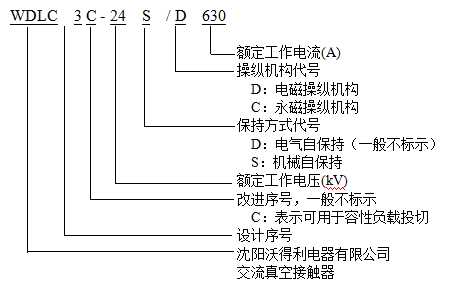

型號組成及意義
技術參數
6.1 主要參數：見表
6.2 控制、輔助回路
6.2.1 控制電壓Ua：AC或DC 110V、220V、380V、或根據用戶要求定制。
6.2.2 控制功率：電保：啟動≮3000W保持≮30W。
機保：合閘≮3000W分閘≮700W。
6.2.3 輔助觸點：常開常閉觸點最多可九組組合，機保為五組組合。
6.2.4 輔助觸點約定發熱電流: AC380V 6A ；AC220V 10A；輔助觸點額定通斷電流：AC380V 1A、AC220V 2A、DC220V 0.1A。
6.2.5 工頻耐壓：2KV（元器件除外）。
6.3.動作特性
6.3.1 分、合閘時間：
電保持機型：合閘時間≤200ms；分閘時間≤120ms；
機械鎖扣機型：合閘時間≤200ms；分閘時間≤50ms。
6.3.2.三相同步性≤2ms。
6.3.3.最低吸合電壓≤85％Ua，最高釋放電壓＝10％～75％Ua。
主要技術參數
| 性能參數 | 單位 | 24/160 | 24/250 | 24/400 | 24/630 | ||||||
| 額定工作電壓（Ur） | kV | 24 | |||||||||
| 額定工作電流（Ie） | A | 160 | 250 | 400 | 630 | ||||||
| 額定關合能力（Im） | kA | 1.6 | 2.5 | 4 | 6.3 | ||||||
| 額定開斷能力（Ic） | kA | 1.28 | 2 | 3.2 | 5.04 | ||||||
| 額定耐受過載電流及時間 | kA/s | 2.4/1 | 3.75/1 | 6/1 | 9.45/1 | ||||||
| 額定短時耐受電流（Ik） | kA | 1.6 | 2.5 | 4 | 6.3 | ||||||
| 額定峰值耐受電流（Ip） | kA | 4 | 6.25 | 10 | 16 | ||||||
| 額定短路持續時間 | s | 4 | |||||||||
| 額定絕緣水平 | 額定工頻 耐受電壓 | 斷口 | kV | 65 | |||||||
| 相間 | kV | 65 | |||||||||
| 對地 | kV | 65 | |||||||||
| 額定雷電沖擊耐受電壓 （峰值） | 斷口 | kV | 125 | ||||||||
| 相間 | kV | 125 | |||||||||
| 對地 | kV | 125 | |||||||||
| 主電路接觸電阻 | μΩ | ≤200 | ≤200 | ≤200 | ≤150 | ||||||
| 額定操作頻率 | 次/h | 300 | |||||||||
| 機械鎖扣操作頻率 | 次/h | 60 | |||||||||
| 機械耐久性（機械壽命） | 萬次 | 100 （對于機械鎖扣機型， 每30萬次需要更換鎖扣裝置） | |||||||||
| 電氣耐久性（電壽命） | AC3 | 萬次 | 25 （關合電流6Ie 開斷電流1Ie） | ||||||||
| AC4 | 萬次 | 6 （關合電流6Ie 開斷電流6Ie） | |||||||||

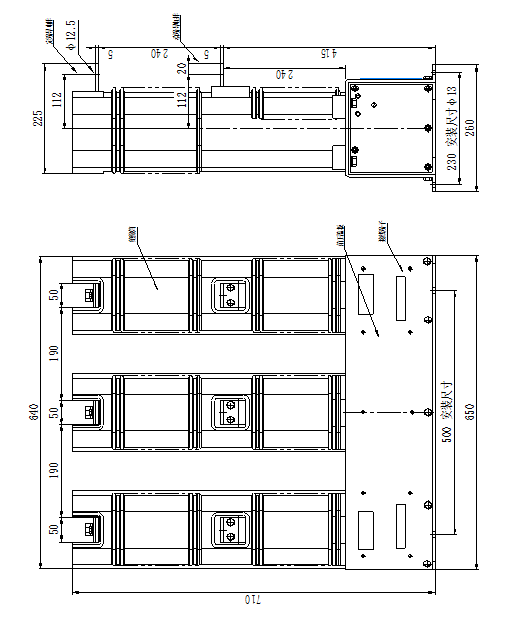

外形圖

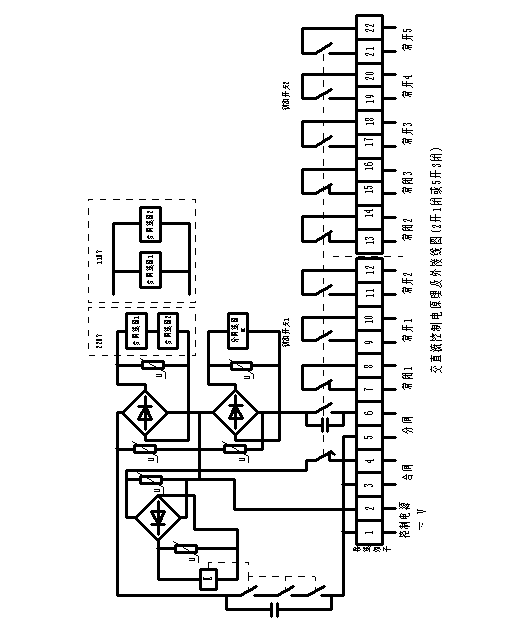

電路圖
