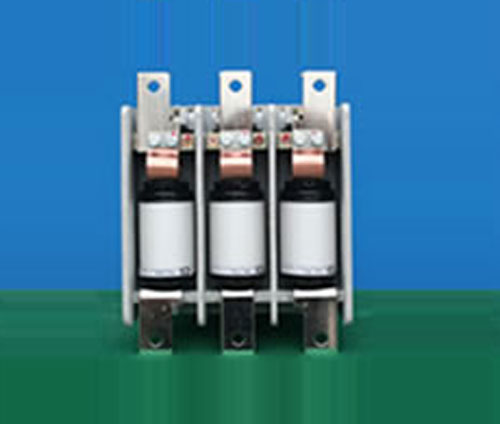

WDLC1-3.6KV系列
產品簡介：
WDLC1-250-630/3.6（3.3）kV系列交流高壓真空接觸器是本公司通過總結多年來用戶的使用體驗，依據用戶對市場上原有3kV產品的改進意見而重新設計的新一代產品，使產品無論外觀還是性能指標、可靠性及易使用維護上都有較大提高。歡迎用戶選擇使用。
產品特點
·主回路
·真空開關管采用國內知名廠家的產品。技術成熟，市場信譽好。
·整機體積小巧，結構合理，安裝使用方便，在國內同耐壓等級產品中體積較小。
·主電路工頻耐壓按23kV設計，能安全替代老產品使用。
·電磁系統
·同類產品中獨有的內置式大容量密封輔助開關，大大提高輔助開關的可靠性，使用安全性。
·優化動作結構，降低線圈啟動功率和保持功率，因而溫升低。
·動銜鐵分閘極限位置設置限位緩沖器，消除由于分閘反彈幅值過大帶來的事故隱患。同時輔助開關打頭也使用緩沖，降低動作沖擊力，提高輔助開關可靠性。
·動作結構
·轉軸支承靈活，受力無卡滯，軸向竄動小，提高了動作性能和一致性。
·合理的動作機構，確保真空管動導電桿軸向運動同軸度。提高了接觸器性能和可靠性。使三相同步性、彈跳指標優于同類產品。
·增強主觸頭的接觸壓力，提高了電性能和動作特性。指標優于同類產品。
·方便使用和維護
·二次回路接線端子有功能標志，走線采用固定顏色區分，防止接線錯誤，方便檢查接線?？梢愿鶕?jù)用戶需要，將接線端子裝于機器的前面或后面。輔助觸點數量可根據使用要求合。

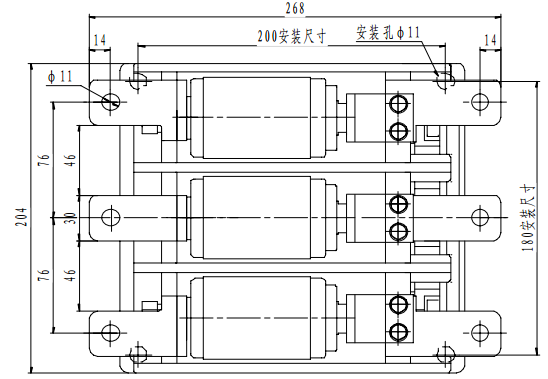

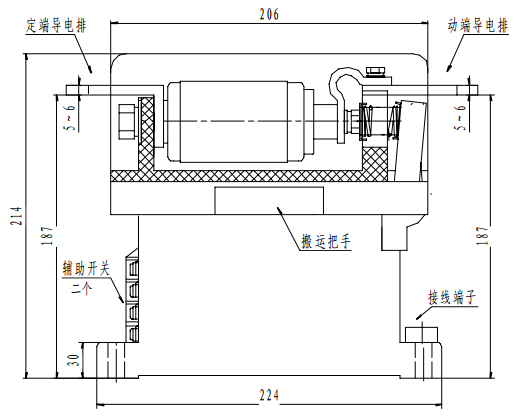

外形及安裝尺寸圖
