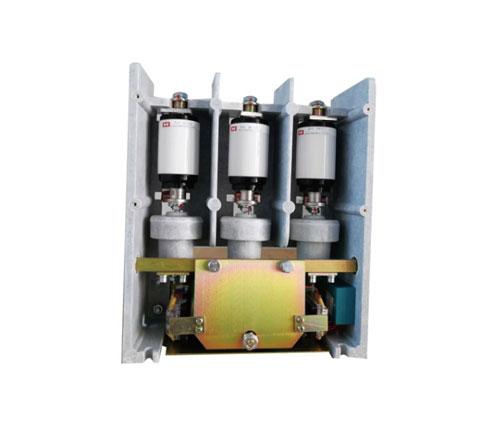

JCZ3-3.6KV系列
產品簡介：
JCZ3-3.6KV 系列交流高壓真空接觸器是市場主流機型。本公司通過總結多年來用戶的使用經驗，對原產品進行了重新設計，使產品無論外觀還是性能指標、可靠性及易使用維護上都有較大提高。歡迎用戶選擇使用。
產品特點
主回路
·真空開關管采用國內知名廠家的產品。技術成熟，市場信譽好。
·630A電流等級采用端面和導電夾雙重動端聯接，電阻小、溫升低。
·導電排美觀耐用，截面積優于同類產品
電磁系統
·同類產品中本產品的內置式大容量密封輔助開關，大大提高輔助開關的可靠性，使用安全性。
·優化動作結構，降低線圈啟動功率和保持功率，因而溫升低。
·動銜鐵分閘極限位置設置限位緩沖器，消除由于分閘反彈幅值過大帶來的事故隱患。
動作結構
·轉軸支承靈活，受力無卡滯，軸向竄動小，提高了動作性能和一致性。
·合理的動作機構，確保真空管動導電桿軸向運動同軸度。提高了接觸器性能和可靠性。使彈跳等指標有提高
·增強主觸頭的接觸壓力，提高了電性能和動作特性。指標優于同類產品。
·機械保持裝置自成一體，結構合理。
方便使用和維護
·二次回路接線端子有功能標志，走線采用固定顏色區分，防止接線錯誤，方便檢查接線。可以根據用戶需要，將接線端子裝于機器的前面或后面。輔助觸點數量可根據使用要求組合。
3.6KV等級系列主要參數
| 技術特性 型號 參數名稱 | 160A | 250A | 400A | 630A | 1250A | |||
| 額定工作電壓 (KV) | 3.6 | |||||||
| 額定工作電流 (A) | 160 | 250 | 400 | 630 | 1250 | |||
| 額定接通能力 (A/100次) | 1600 | 2500 | 4000 | 6300 | 8000 | |||
| 額定分?jǐn)嗄芰? (A/25次) | 1280 | 1600 | 3200 | 5000 | 6300 | |||
| 極限分?jǐn)嗄芰?nbsp; (A/3次) | 1600 | 2500 | 4000 | 6300 | 8000 | |||
| 斷口工頻耐壓 (KV) | 23 | |||||||
| 相間地工頻耐壓 （KV） | 23 | |||||||
| 雷電沖擊耐壓 （KV） | 40 | |||||||
| 主回路接觸電阻 （μΩ） | ≤200 | |||||||
| 額定操作頻率 （次/h） | 600 | |||||||
| 機械壽命 (萬次) | 100 | |||||||
| 電壽命 (萬次) | 30 | |||||||
| 觸頭終端壓力 （N） | >100 | >100 | >150 | >100 | ||||
| 觸頭開距 （mm） | 3±0.5 | |||||||
| 超程 （mm） | 1.5＋0.5 | |||||||
| 重量 （Kg） | 12/17 | 12/17 | 13/18 | |||||

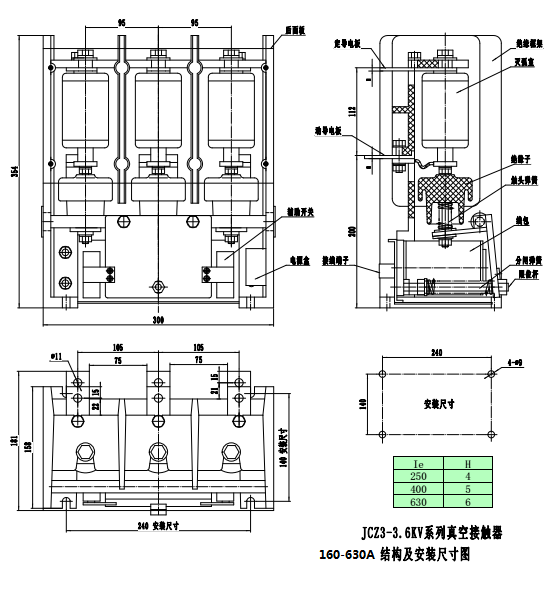

JCZ3-160-630/3.6KV外形尺圖

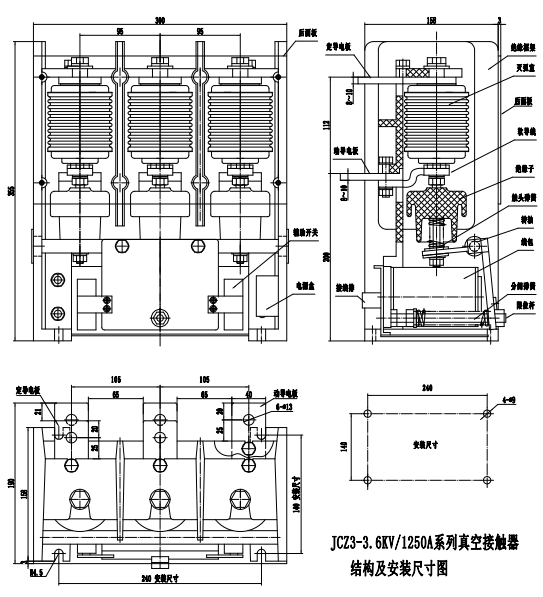

JCZ3-800-1250/3.6KV外形尺寸圖
