CKJ28-1.5KV系列
CKJ28C-125-250/1.5KV
點擊量：發布時間：2021-10-24 10:59
二、產品用途： CKJ28C系列交流真空接觸器適用于交流50Hz～60Hz，主回路額定工作電壓1.5kV 及以下等級的電力系統中，用于接通與分斷電路。適用于控制交流電動機頻繁起動和停止，也可用于控制其它類型的用電器，廣泛應用于電力系統、石油、化工、煤礦、冶金等各個行業。
三、工作條件：
1. 環境溫度：-25℃~40℃。2.海拔：不超過2000m，氣壓80kPa～110kPa。
3.相對濕度：不大于95%（環境溫度+25℃時）。
4.工作環境：無雨雪侵襲、滴水、明火及明顯破壞絕緣的氣體或蒸氣。
5.安裝條件：水平或垂直安裝，安裝面?zhèn)认騼A角不超過±15°。
6.污染等級：Ⅲ級。7.安裝類別：安裝類別第3 類。8.振動：機械振動強度不大于下表值。
振動沖擊
| 振動 | 沖擊 | ||||
| 振動頻率(Hz) | 加速度幅值(m/s2) | 位移幅值 | 掃頻循環次數 | 峰值加速度(m/s2) | 脈沖持續時間 |
| 10~150 | 50 | 0.35 | 20 | 500 | 11 |
| 序號 | 名稱 | 單位 | 參數值 |
| 1 | 額定電壓 | V | 1140 1500 |
| 2 | 額定電流 | A | 125、160、250 |
| 3 | 額定頻率 | Hz | 50或60 |
| 4 | 額定極限分斷能力 | A/次 | 12Ie/3 |
| 5 | 額定接通能力 | A/次 | 12Ie/50 |
| 6 | 額定分斷能力 | A/次 | 10Ie/50 |
| 7 | 電壽命 （AC-4） | 次 | 6×104 |
| 8 | 機械壽命 | 次 | 1×106 |
| 9 | 控制回路額定電壓 | V | AC/DC 36、110、127、220、380，可定制 |
| 10 | 控制回路最大吸合/保持功率 | W | 280/15 |
| 11 | 輔助開關數量 | 共6對， NC、NO數量可定制 |

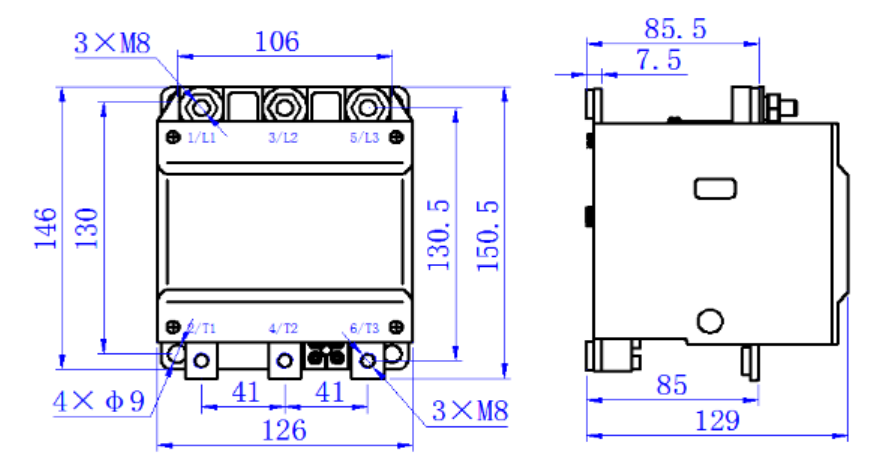

圖1 CKJ28C－125（160、250）/1.5 KV
