沃得利電器：CKJ6C 型交流真空接觸器：選型及使用說明
一、產品種類： CKJ6C 型交流真空接觸器是CKJ6 系列交流真空接觸器中的一款，額定電流有125A、160A、250A 三種規格，額定電壓1.5kV，具體型號意義如下：
二、產品用途： CKJ6 系列交流真空接觸器適用于交流50Hz～60Hz，主回路額定工作電壓1.5kV 及以下等級的電力系統中，用于接通與分斷電路。適用于控制交流電動機頻繁起動和停止，也可用于控制其它類型的用電器，廣泛應用于電力系統、石油、化工、煤礦、冶金等各個行業。
三、工作條件：
1. 環境溫度：-25℃~40℃。2.海拔：不超過2000m，氣壓80kPa～110kPa。
3.相對濕度：不大于95%（環境溫度+25℃時）。
4.工作環境：無雨雪侵襲、滴水、明火及明顯破壞絕緣的氣體或蒸氣。
5.安裝條件：水平或垂直安裝，安裝面?zhèn)认騼A角不超過±15°。
6.污染等級：Ⅲ級。7.安裝類別：安裝類別第3 類。8.振動：機械振動強度不大于下表值。
振動沖擊
| 振動頻率(Hz) | 加速度幅值(m/s2) | 位移幅值 | 掃頻循環次數 | 峰值加速度(m/s2) | 脈沖持續時間 |
| 10~150 | 50 | 0.35 | 20 | 500 | 11 |
四、產品主要技術參數見下表：
序號名稱單位參數值
1 額定電壓V 1500
2 額定電流A 125、160、250
3 額定頻率Hz 50 或60
4 額定極限分斷能力A/次10Ie/3
5 額定接通能力A/次10Ie/50
6 額定分斷能力A/次8Ie/50
7 電壽命（AC-4） 次6×104
8 機械壽命次1×106
9 控制回路額定電壓V AC/DC 36、110、127、220、380，可定制
10 控制回路最大吸合/保持功率W 280/15
11 輔助開關數量共7 對， NC、NO 數量可定制
五、產品特點：
1. CKJ6C 型真空接觸器外形體積比CKJ5-250/1.14 型略小，安裝尺寸完全一致；
2. CKJ6C 型真空接觸器額定電壓為1.5kV，額定電流最大可達250A；
3. CKJ6C 型真空接觸器結構更合理，性能更加穩定可靠；
4. CKJ6C 型真空接觸器為封閉式結構，可有效防止異物落入造成故障；
5. CKJ6C 型真空接觸器控制回路具有線圈自動保護功能；
6. CKJ6C 型真空接觸器可預置緊固件，安裝更加方便；
六、訂貨須知：
訂購產品時請說明以下內容：
1.產品名稱、型號、規格； 2.額定工作電壓、額定工作電流；
額定控制電壓； 4.產品數量；
5.可選配置：
A.輔助開關形式 B.線圈過熱保護 C.主回路接線螺母預置 D.安裝螺栓預置 E.觸頭磨損指示。
七、運輸、儲存：
1．裝卸時不得拋丟、沖撞，運輸過程中不得倒置、翻滾、劇烈振動，并避免雨雪侵入；
2．接觸器應儲存在沒有水侵襲、無腐蝕和可燃性氣體，空氣流通、干燥，溫度在-45℃~60℃的庫房中；
3．接觸器不得長時間著地放置，存放時套好防潮袋；
4．存放時間超過6 個月的產品使用前要先進行檢查
八、測試：
1．絕緣性能測試，一般用工頻耐壓來檢測。
2. 吸合電壓和釋放電壓，通過調壓器調整接觸器的控制電壓，可以測試接觸器的吸合電壓和釋放電壓。
3．三相同步，需要專門的儀器來測量。
4．觸頭開距及超行程，可用游標卡尺測量。
九、安裝與維護：
1． 安裝前應檢查確認接觸器型號規格、控制電壓等參數無誤，安裝面應平整清潔；
2． 安裝腳受力應均勻，緊固件牢固可靠；安裝時應注意防止異物落入，以免造成機構卡阻；
3． 注意電氣接線不應對接觸器產生應力；
4． 定期對絕緣框架、真空管、電路系統進行清潔，保證工作絕緣；
5． 檢查緊固件是否松動，結構件是否有異常；檢查運動部件是否活動靈活，必要時進行潤滑；
6． 檢查開距、超程是否符合要求；檢查輔助開關觸點燒蝕情況，必要時進行修整或更換；
7． 真空開關管的真空度的檢查，一般采用工頻耐壓法檢查，其耐壓值應不低于額定值的1/2。
九：控制和輔助端子
十、產品外形與安裝尺寸：
不同規格的產品尺寸略有差異，有兩種安裝尺寸可供選擇（推薦選用I 型）：

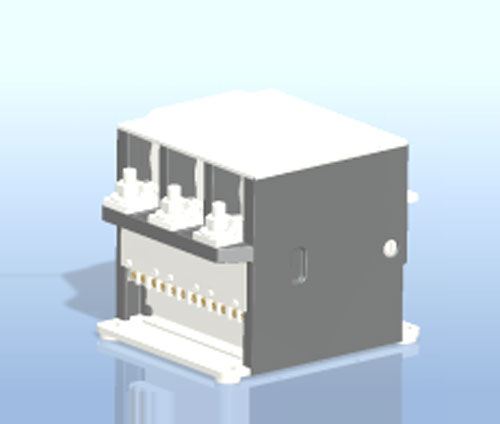

圖1 CKJ6C－125（160、250）/1.5 KV
