1、概述

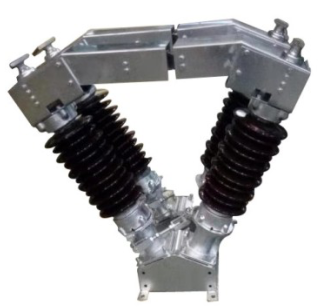

GW5系列戶外高壓隔離開關是由三個獨立單極組成的三相交流50Hz的戶外高壓電器,供有電壓無負荷時分合電路之用。

本系列產品能附裝接地開關,分單接地、雙接地兩種。

產品基本使用環境條件如下：

1. 海拔高度不超過4500m。

2. 最高環境溫度不高于+40℃最低環境溫度不低于-30℃,高寒地區不低于-40℃。

3. 風速不超過35m/s。

4. 地震烈度不超過8度。

5. 覆冰厚度不超過10㎜。

6. 安裝場所應無易燃物質、爆炸危險、化學腐蝕及劇烈震動。

2、主要規格和技術參數

1. 本系列產品符合國家標準GB1985-2004《交流高壓隔離開關》及其第一號修訂,技術參

   序   號			GW5-40.5W	GW5-72.5W	GW5-126W
   1	額定電壓                   kV		35	63	110
   2	最高工作電壓               kV		40.5	72.5	126
   3	額定電流                    A		630     ；   1250   、  1600
   4	額定熱穩定電流（有效值）   kA		20    ；  31.5
   5	額定熱穩定時間              s		4
   6	額定動穩定電流（峰值）     kA		50   ；    80
   7	額定接線端機械負荷（縱向）  N		750	750	1000
   8	1min工頻耐受電壓 （有效值）    kV	對 地	95	140	230
   		斷 口	118	160	265

3、結構和工作原理

3.1  GW5系列隔離開關由三個單極組成。每個單極由兩個棒式支柱絕緣子分別固定在一個底座上,交角為50°。它主要由導電部分、支柱絕緣子、底座、手力操作機構四部分組

成,其外形尺寸見表2,該系列產品根據用戶要求還具有傾斜25°、90°、180°倒裝。

3.2  裝CS17或CJ6電動機構時,將安裝在同一個水平面上的單極隔離開關用調節拉桿、連桿、拐臂等連接起來,用一個操動機構,可以進行三相聯動,機構可以放在任意相的下面用水煤氣管與隔離開關本體底座中輸出軸連接起來就可以進行分合閘操作。在分、合閘時,首先把機構之手柄置于水平位置,再水平旋轉,帶動隔離開關本體中一柱轉動,另一柱通過底座內的傘齒輪來轉動,從而保證兩柱分、合閘狀態由機構上相應位置來限定。同時,操作完畢后,將手柄豎起(CJ6電動機構無此步驟)用鎖環扣住。接地閘刀是通過一套連桿來使接地閘刀在垂直平面內轉動,進行分、合閘操作。機構中的輔助開關與機構的軸直接連在一起,在分、合閘終止時,將相應的觸點切斷或閉合,此時發出相應的分、合信號,機構上設有聯鎖板,能確保主分、地合；地分、主合的順序動作,手動機構可裝電磁鎖,實現隔離開關主刀接地閘刀與斷路器三者之間的電氣聯鎖,防止誤操作的發生。

***GW5型隔離開關的組成部分見圖1

                           圖1  單極示意圖（雙接地）

   1—底  座   2—軸承座   3—支柱瓷瓶   4—出線座   5—接地刀閘

   6—主導電   7—罩       8—接線板     9—手動機構

    隔離開關制成單極形式，通過相間聯接而形成三相機械聯動，亦可單相操作。
