WDLC2-40.5KV系列
JCZ7-40.5kV 系列 交流高壓真空接觸器是本公司應市場需求而開發的全新
一代產品，能滿足40.5kV 電網的新要求。通過總結多年來用戶的使用經
驗，并運用本公司新的設計理念、使產品無論外觀還是性能指標、可靠性及易使
用維護上都有提高。歡迎用戶選擇使用。
產品特點
? 主回路
? 真空開關管采用國內知名廠家的產品。技
術成熟，市場信譽好。
? 主回路采用高強度DMC（SMC）一次成
型的半筒形絕緣結構，剛性好，絕緣強度高，
耐污穢性好。
? 630A 電流等級采用端面和導電夾雙重動
端聯接，電阻小、溫升低。
? 導電排美觀耐用，兩端出線有同向或異向
二種方式供選擇，方便用戶使用。
? 電磁系統
? 可選永磁機構或傳統電磁機構，合閘線圈
采用電子控制方式，合分閘控制端采用微電
流方式，可直接和中控計算機接口配合。
? 同類產品中獨有的內置式大容量密封輔助開關，大大提高輔助開關的可靠性，使用安全性。
? 采用螺管磁鐵直動式結構配合真空管的大開距，同時優化動作結構，降低線圈啟動功率
和保持功率，因而溫升低。
? 分閘極限位置設置限位緩沖器，消除由于分閘反彈幅值過大帶來的事故隱患。
? 動作結構
? 同步軸采用調心軸承，支承靈活，受力無卡滯，軸向竄動小，提高了動作性能和一致性。
? 運動端采用二次導向機構，確保真空管動導電桿軸向運動同軸度。合理的動作機構，提
高了接觸器性能和可靠性。使三相同步性、彈跳指標優于同類產品。
? 增強主觸頭的接觸壓力，提高了電性能和動作特性。指標優于同類產品。
? 機械保持裝置自成一體，結構合理。
? 方便使用和維護
? 控制回路接線端子有功能標志，防止接線錯誤。可以根據用戶需要，將接線端子裝于機
器的前面或后面，方便接線。輔助觸點數量可根據使用要求組合。
控制、輔助回路
? 控制電源電壓Us：ac./dc. 110V、220V、380V 或根據用戶要求定制。
? 控制電源功率：電氣自保持：?jiǎn)?dòng)＜2000W 保持＜30W。
機械自保持：合閘＜2000W 分閘＜600W。
? 輔助觸點：六組常開四組常閉觸點。
? 輔助觸點容量: AC380V 6A ；AC220V 10A。
? 工頻耐壓：2kV（元器件除外）。
動作特性
? 分、合閘時間≤120ms。
? 三相同步性≤2ms。
? 最低吸合電壓≤85％Us，最高釋放電壓＝10％～75％Us

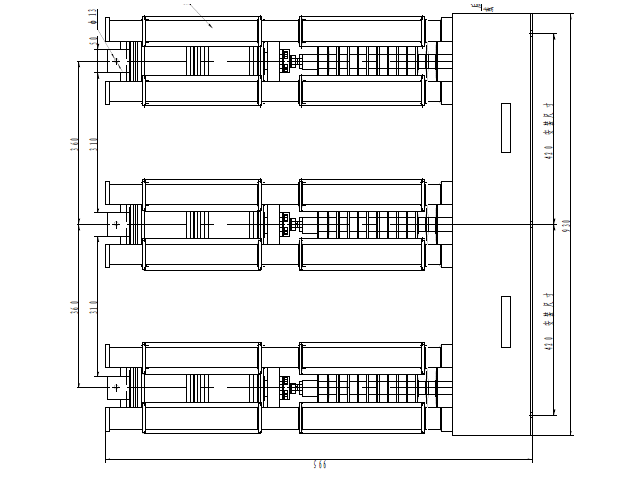

外形尺寸圖：
