WDLC9-3.6KV單極旁路快速開關
WDLC9-3.6kV系列 快合旁路開關是本公司應市場需求而開發的全新一代產
能完全滿足3.6kV等級系統的最新要求。
WDLC9系列整體絕緣框架式產品，是為快速旁路故障開關元件（IGBT等）而設計，能在開關元件發生故障時快速旁路，使主電路工作不受影響。本公司通過總結多年來用戶的使用經驗，并運用本公司最新設計理念，使產品無論外觀還是性能指標、可靠性及易使用維護上都有較大提高。適用于額定電壓為3.6kV及以下、頻率為50-60Hz 、額定電流為1600A及以下的交流系統中需要快速合閘手動分閘的場合，是特別適用于旁路保護的理想電器。
WDLC9系列經過優化設計，也可采用電控
系統，因此也能可靠的用于容性負載的投切（變壓器的通斷（AC-6a）和電容器組的通斷（AC-6b））。
該系列產品主要由真空開關管、操動機構、控制電磁鐵、儲能電容（適用于旁路方式）、電源模塊（適用于常規操作方式）以及其他輔助部件組成，安裝方式為水平安裝。
常規產品二次機構采用電磁操作機構，控制電磁鐵通過操動機構而實現接觸器的合閘操作；分閘操作則由分閘彈簧實現。根據用戶需要可定制快速合閘的電子電源模塊，或可采用永磁操作機構。
該系列產品結構緊湊、絕緣性能好，二次回路可維護性好，在無需經常維護的條件下仍保證其長久的電氣與機械壽命。歡迎用戶選擇使用。
產品特點
? 主回路
? 真空開關管采用知名廠家的產品。技術成熟，質量可靠，市場信譽好。
? 主回路采用高強度DMC（SMC）一次成型的絕緣結構，剛性好，絕緣強度高，耐污穢性好。
? 1600A等級采用端面和導電夾雙重動端聯接，電阻小、溫升低、更可靠。
? 導電排美觀耐用，一次母排有同向或異向二種方式出線方式供選擇，方便用戶使用。
? 電磁系統
? 可選永磁機構或傳統電磁機構，合閘線圈采用電子控制方式，合分閘控制端采用微電流方式，可直接和中控計算機接口配合。
? 同類產品中獨有的內置式大容量密封輔助開關，大大提高輔助開關的可靠性，使用安全。
? 采用螺管磁鐵直動式結構配合真空管的大開距，同時優化動作結構，降低線圈啟動功率和保持功率，因而溫升低，壽命長，更可靠。
? 分閘極限位置設置限位緩沖器，消除由于分閘反彈幅值過大帶來的事故隱患。
? 動作結構
? 主軸采用調心軸承，支承靈活，受力無卡滯，軸向竄動小，提高了動作性能和一致性。
? 運動端采用二次導向機構，確保真空管動導電桿軸向運動同軸度。合理的動作機構，提高了接觸器性能和可靠性。使合閘時間、彈跳指標優于同類產品。
? 增強主觸頭的接觸壓力，提高了電性能和動作特性。指標優于同類產品。
? 機械保持裝置自成一體，結構合理，使用更可靠。
? 方便使用和維護
? 控制回路接線端子有功能標志，防止接線錯誤?？梢愿鶕?jù)用戶需要，將接線端子裝于機器的前面或后面，方便接線。輔助觸點數量可根據使用要求組合。

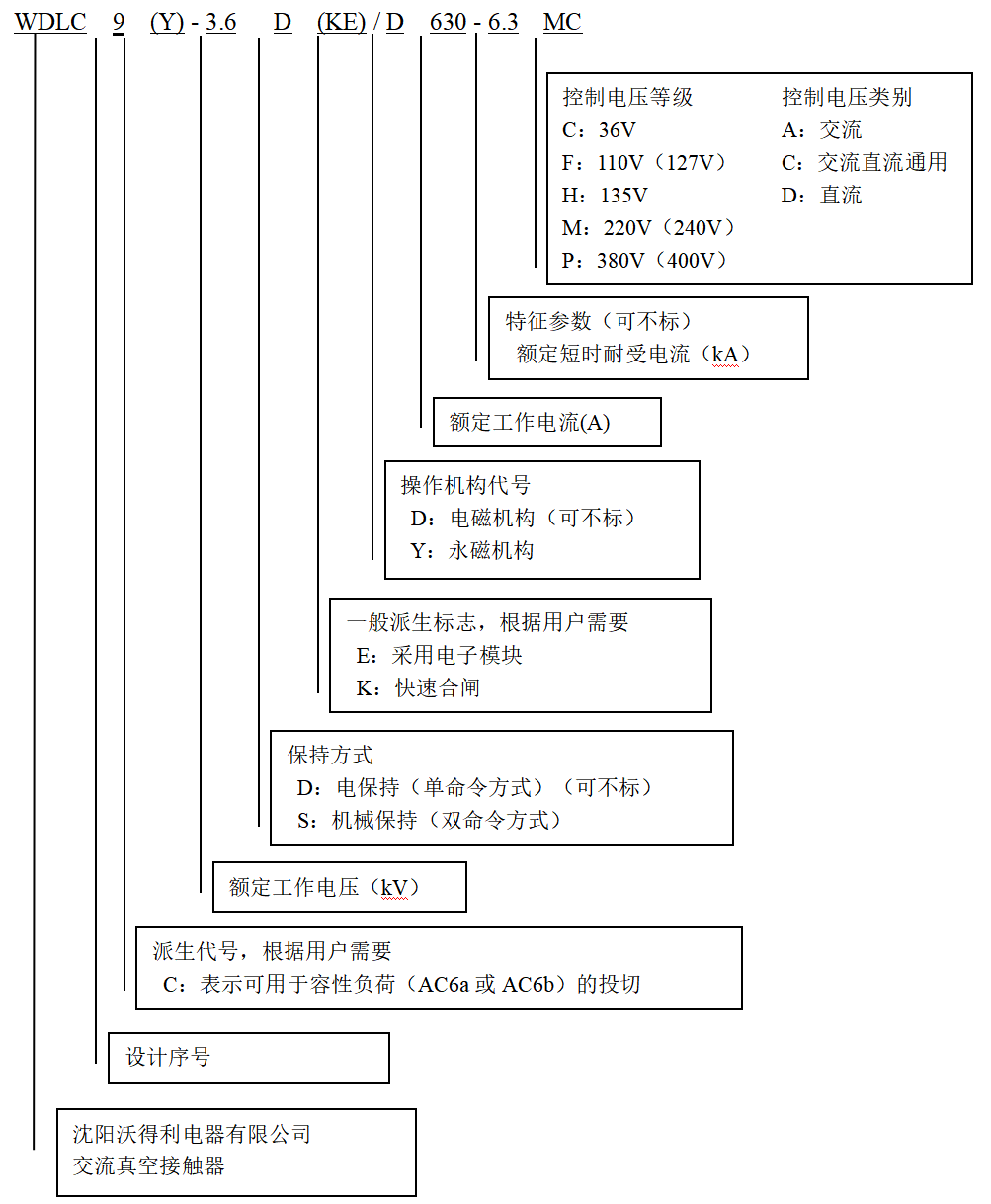

型號選擇指南
外形安裝尺寸圖

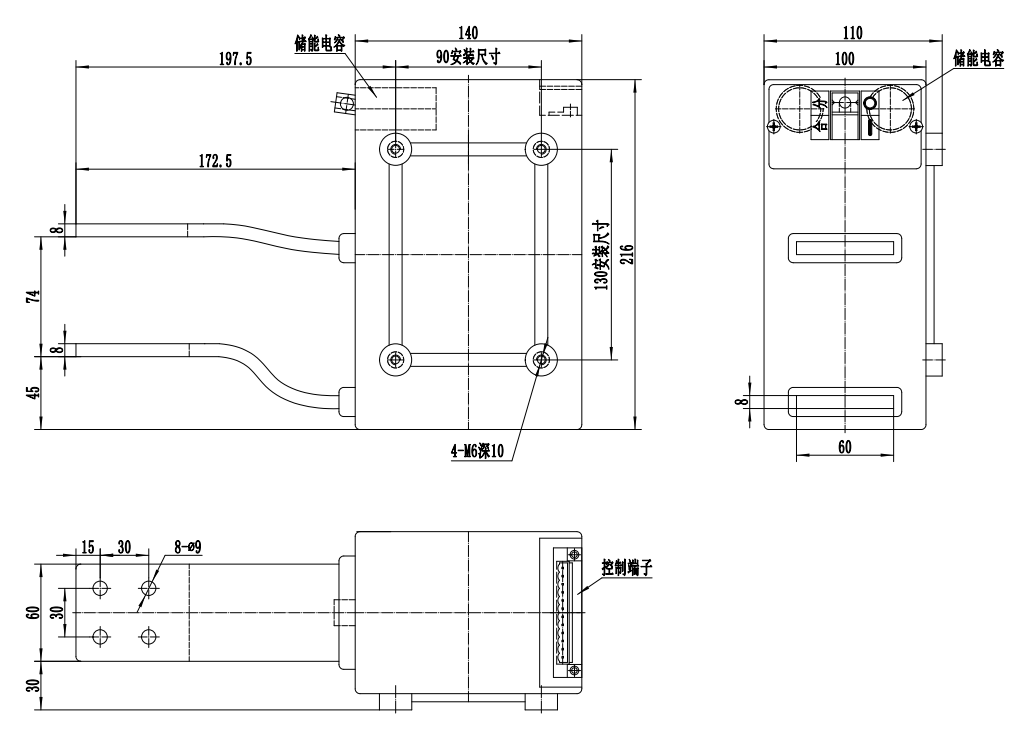

WDLC9-250,400,630/3.6KV單相交流旁路真空接觸器外形尺寸圖
WDLC9-1250/3.6KV單相交流旁路真空接觸器外形尺寸圖

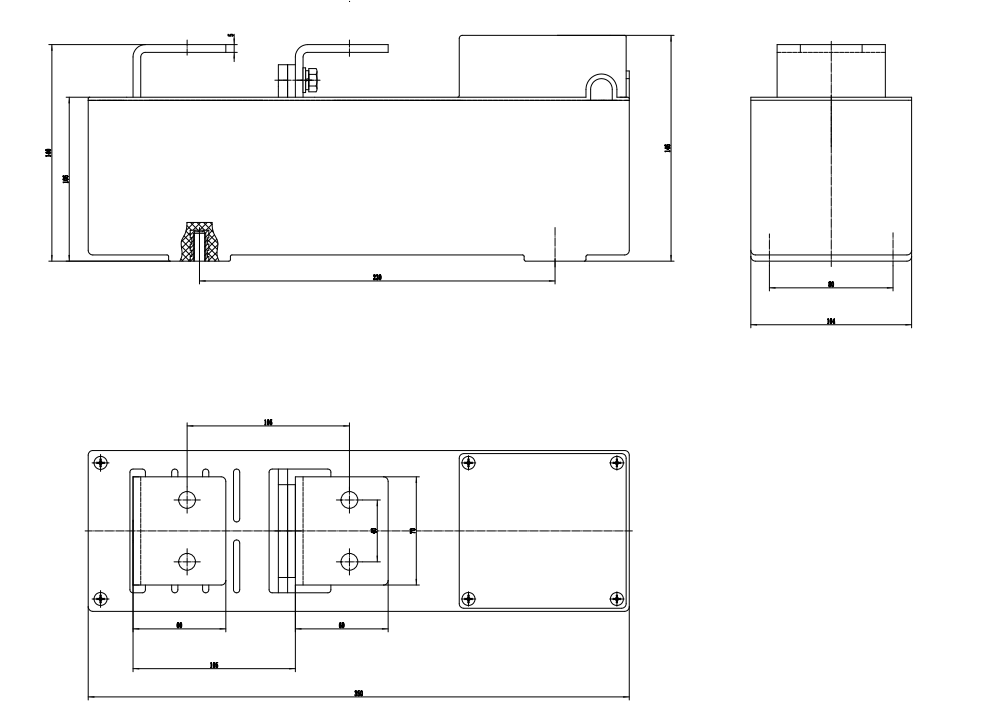

WDLC9-1600/3.6KV單相交流旁路真空接觸器外形尺寸圖
