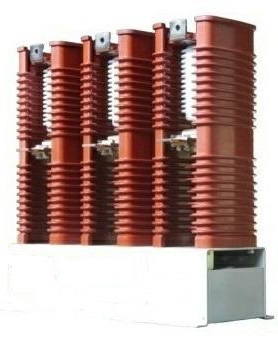

WDLC8-12-G3高原型系列
沃得利牌 WDLC8-12kV-G3 高原型系列 交流高壓真空接 觸器是本公司針對 12kV 系統全新開發的新一代高壓真空 接觸器，依托本公司在接觸器行業積累的經驗進行了全新 設計，使產品無論外觀還是性能指標、可靠性及易使用維 護上都能符合客戶的要求。歡迎用戶選擇使用。
產品特點
? 主回路
? 采用國際主流的環氧整體澆注半筒形絕緣框架結構，完全滿足 國標規定的絕緣要求。
? 真空開關管采用國內知名廠家的產品。技術成熟，質量可靠， 市場信譽好
? 630A 以上電流等級采用端面和導電夾雙重動端聯接，電阻小、 溫升低、更可靠。
? 導電排美觀耐用，靜（上）端有平聯接或豎聯接二種方式供選 擇，同時可選動靜端同向或反向出線，方便用戶使用。
? 電磁系統 ? 同類產品中獨有的內置式大容量密封輔助開關，大大提高輔助 開關的可靠性，使用安全。 ? 優化動作結構，降低線圈啟動功率和保持功率，因而溫升低， 壽命長，更可靠。
? 動銜鐵分閘極限位置設置限位緩沖器，消除由于分閘反彈幅值 過大帶來的事故隱患。同時輔助開關打頭也使用緩沖，降低動作 沖擊力，提高輔助開關可靠性。
? 動作結構
? 采用直連式螺管式電磁鐵，同步轉軸支承靈活，受力無卡滯， 軸向竄動小，提高了動作性能和一致性。 ? 合理的動作機構以及動端雙導向機構，能確保真空管動導電桿，軸向運動同軸度，提高了接觸器性能和可靠性。使三相同步性、 彈跳指標優于同類產品。
? 增強主觸頭的接觸壓力，提高了電性能和動作特性。指標優于 同類產品。
? 機械保持裝置自成一體，結構合理，使用更可靠。
? 方便使用和維護
? 控制回路接線端子有功能標志，防止接線錯誤。可以根據用戶 需要，將接線端子裝于機器的二側或前面，方便接線。輔助觸點 數量可根據使用要求組合。

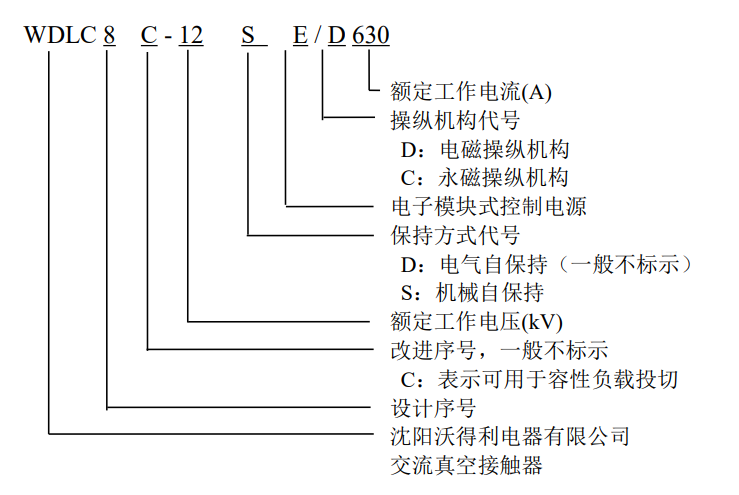

型號組成及意義
2. 安裝
2.1.外型尺寸和安裝尺寸見圖。
2.2.本機應水平安裝使用，安裝時不能有明顯的傾斜。
2.3.安裝腳必須處在同一平面，如不符合要求必須要墊平。
2.4.連接主回路的導電排或者電纜線，不能對機器有明顯的拉力，連 接處必須壓緊。注意：如果四個孔不平而強行安裝，或有明顯的拉力，將使機器 變形，產生燥聲或影響正常動作，嚴重時造成整機故障。2.5.正確進行電氣連接，接入的交流或直流控制電壓要與接觸器控制電 壓一致，接線后要進行核對。 2.6.接線端子接線請使用合理的工具和適當?shù)呐ち?，防止損壞接線端 子。
3.使用
3.1.正常工作條件
3.1.1 環境溫度： 周圍空氣溫度最高不超過 + 45℃， 且在 24 小時的 平均值不超過 + 35℃，周圍空氣溫度最低不低于 -45℃。
3.1.2 海拔高度： 安裝地點的海拔高度不超過 2000 米。
3.1.3 相對濕度：大氣的相對濕度在周圍空氣溫度為 + 45℃時不超過 50%，在較低的 溫度下允許有較高的相對濕度，日平均不大于 95%，最 濕月的平均溫度為 + 20℃時，月平均最大相對濕度為 90%，已考慮因 溫度變化發生在產品表面的凝露。
3.1.4 工作環境：無雨雪侵襲、明火、爆炸危險、化學腐蝕及強烈振動 的場合。
3.1.5 安裝條件：安裝面與垂直面的傾斜度不超過 5°。
3.1.6 污穢等級：III 級。
3.2.使用
3.2.1 正確選擇接觸器技術參數，包括輔助觸點都不能超負荷使用。
3.2.2 接觸器四周和上方要留有足夠的絕緣空間，保證使用安全。
3.2.3 當接通控制電源，而沒有動作反應時，應立即切斷控制電源，檢 查原因，以避免燒壞電磁線圈。注意：電磁線圈通過機內輔助開關轉換吸合保持狀態。如果不能從 吸合轉換為保持狀態，吸合時較大的啟動電流將使線圈迅速升溫而燒 壞。
3.2.4 當接觸器用于感性負載時，建議采用 R-C 阻容保護或壓敏電阻保 護等過電壓吸收保護裝置，保證負載安全。
3.2.5 電磁系統有較強的磁性吸力，要防止鐵磁物質吸入機內。
3.2.6 接觸器主回路不適宜進行串并聯接工作。
3.2.7 用于控制本機的電器其負荷應有足夠容量，尤其是直流控制方 式。

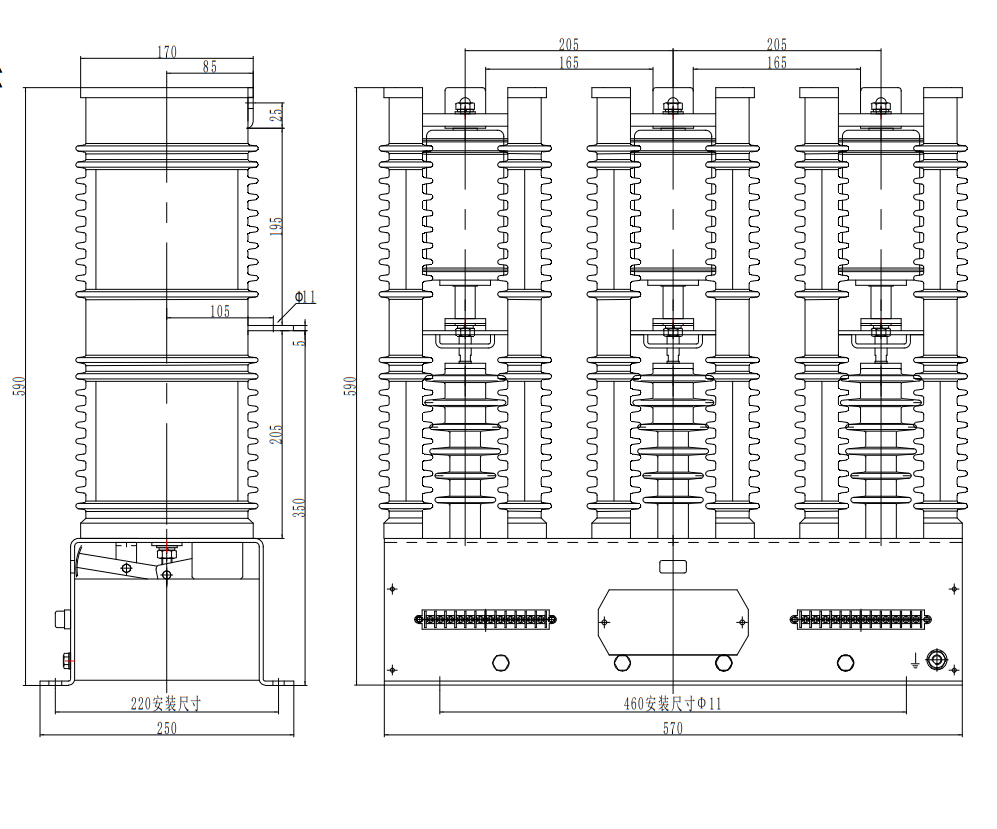

外形圖
