高壓隔離開關
1、概述
1.1產品型號、名稱
GW4-40.5型戶外交流高壓隔離開關（以下簡稱隔離開關）
1.2產品用途及特點
GW4-40.5型隔離開關是我公司結合國家完善化標準要求改進后產品，結構更合理，觸指采用不銹鋼彈簧外壓不導電、不發熱，表面耐腐蝕性更高，安裝更簡便；是三相交流50Hz戶外高壓電器，供高壓線路在無載電流情況下進行切換，以及對被檢修的高壓母線，斷路器等實現安全的電氣隔離。
1.3產品使用環境條件
a)海拔高度不超過1000m；特殊性不超過3000m；
b)環境溫度最主不高于+40°C，最低不低于-30°C，高寒地區不低于-40°C；
c)風壓不超過700Pa（相當于風速34m/s）；
d)地震烈度不超過8度，水平加速度0.25g；
e)覆冰厚度不大于10mm；
f)支柱絕緣子爬電比距：普通型16mm/kV，防污性25mm/kV，重防污性31mm/kV；
g)安裝場所應無易燃物質，爆炸危險，嚴重化學腐蝕及劇烈震動。
2、主要技術參數
隔離開關主要技術參數見表：
型號 | 額定電壓kV | 最高電壓kV | 額定電流A | 4s額定熱穩定電流（有效值）kA | 額定動穩定電流（峰值）kA | 備注 |
GW4-40.5 GW4-40.5W GW4-40.5D GW4-40.5DW | 40.5 | 40.5 | 630 | 20 | 50 | |
1250 | 31.5 | 80 | ||||
1600 | 40 | 100 | ||||
2000 | 40 | 100 | ||||
2500 | 40 | 100 | ||||
4000/3150 | 50 | 125 |
注：產品型號中“D”代表有接地開關，“W”代表耐污型。
3、結構和工作原理
3.1隔離開關本體

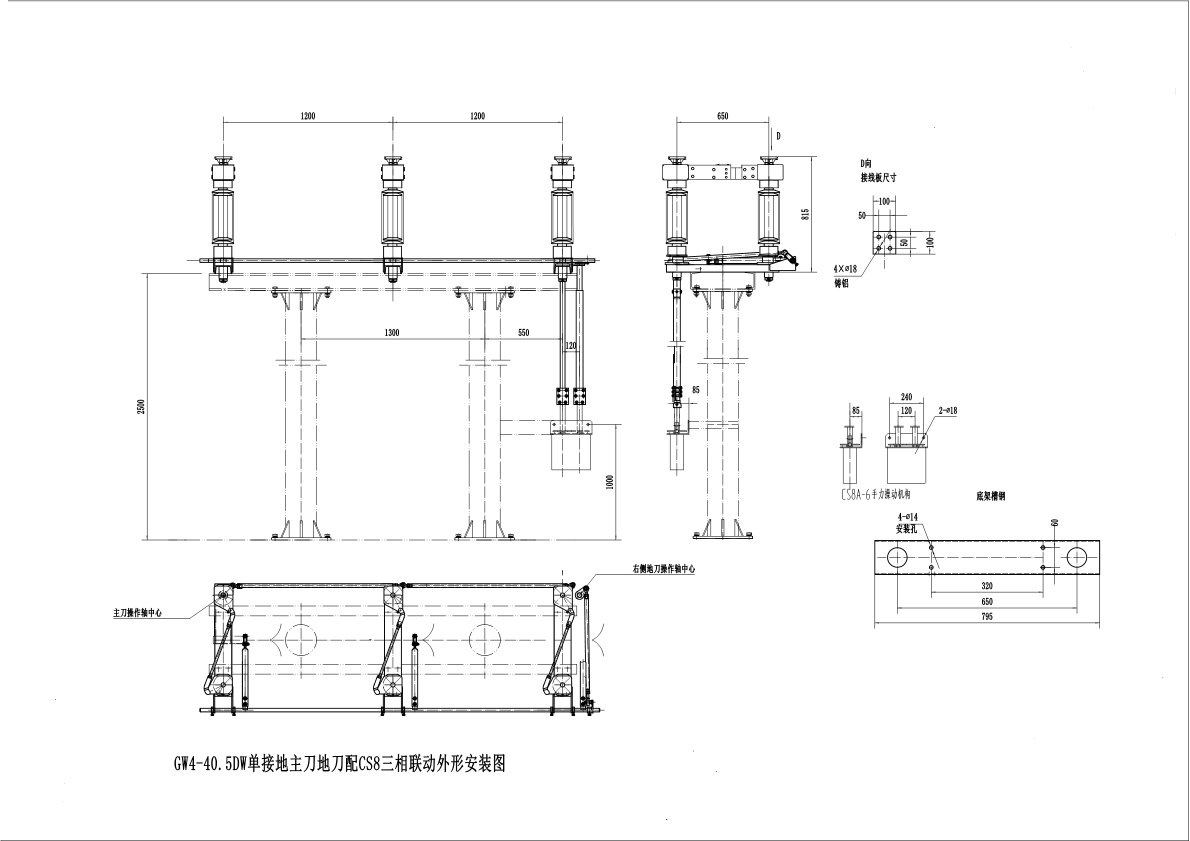

GW4-40.5（DW）型隔離開關制成單極形式，借助連桿將三個單極連成一個三極聯動的隔離開關（見附圖），聯動桿由左右螺紋螺桿組成，便于調節三相分合運動同步。該型隔離開關也可以單 極使用。
GW4-40.5（DW）型隔離開關由底座、支柱絕緣子、導電閘刀、連桿等組成。每極有兩個支柱絕緣子分別安裝在底座兩端轉動軸承座上，通過交叉斜連桿連接，從而實現水平旋轉，帶動導電閘刀分合閘。操動機構操動通過垂直連桿帶動一個絕緣子轉動，通過交叉斜連桿推拉帶動另一側絕緣子反向旋轉，于是導電閘刀實現分、合閘。絕緣子旋轉角度可以通過調節止釘來保證。
3.2操動機構

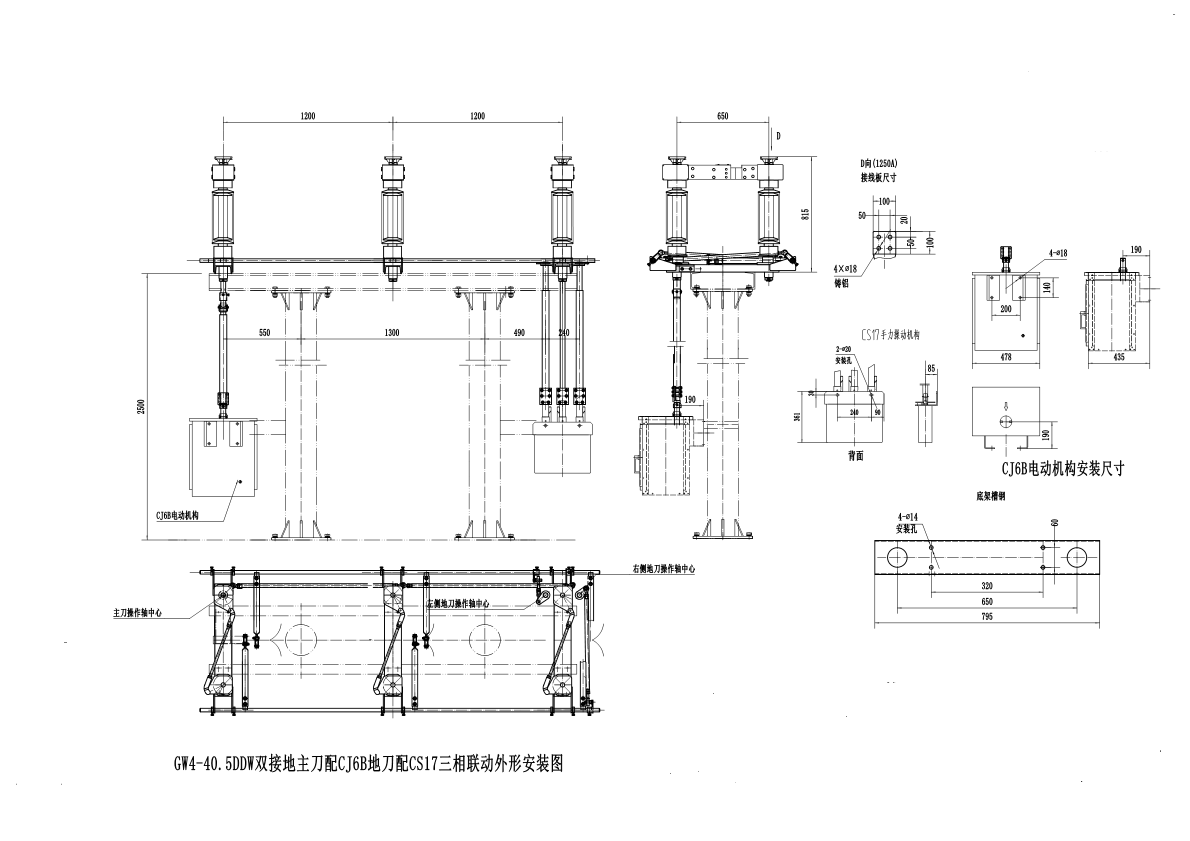

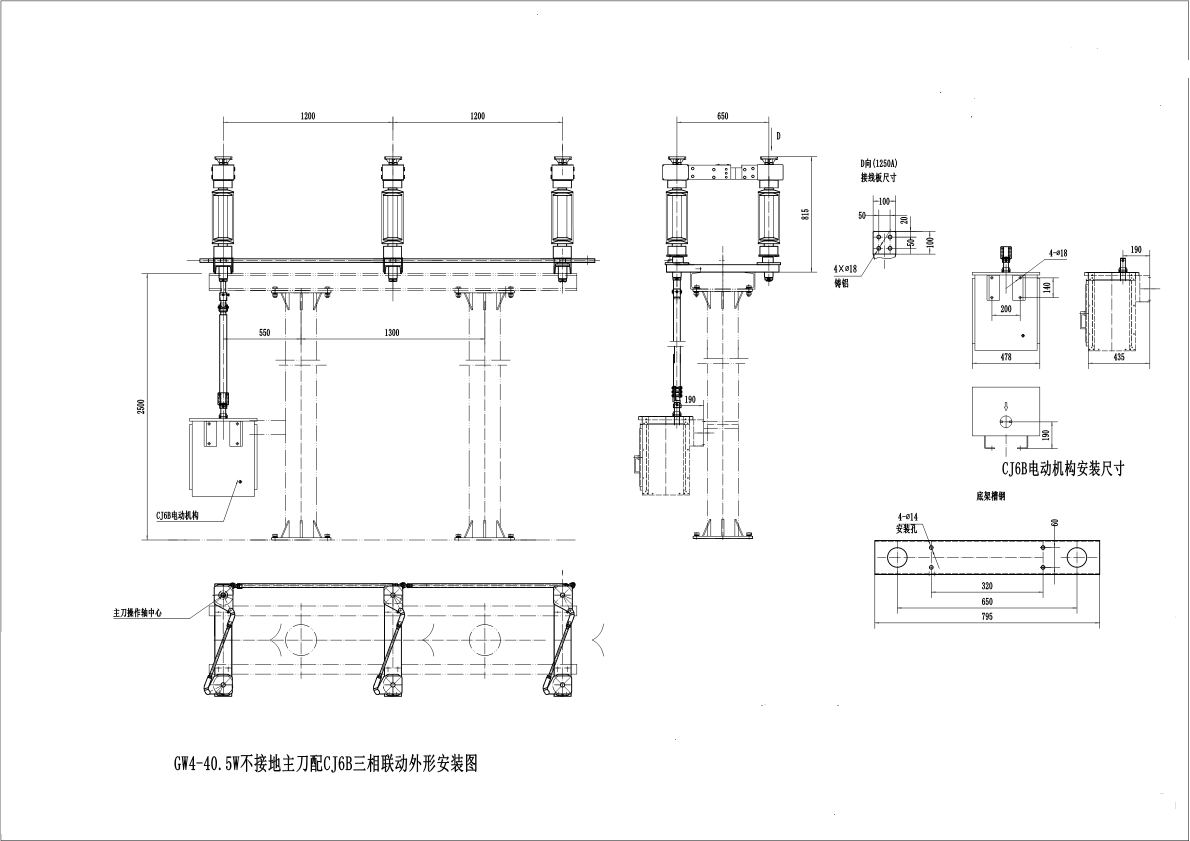

GW4-40.5（W）型隔離開關（不接地）配用CS11型手力操動機構；GW4-40.5（DW）型隔離開關（單接地）配用CS8-6D型手力操動機構同時操動主刀和地刀；GW4-40.5（DDW）型隔離開關（雙接地）配用CS17型手力操動機構（見附圖）。該類機構主要有底座、手柄和輔助開關等組成。輔助開關無特殊要求出廠為四對常開、四對常閉觸電，供取聯鎖及信號用。操動機械聯鎖通過手柄軸上互鎖裝置實現主刀分閘一地刀可以分合；主刀合閘—地刀只能處于分閘。
